锆钛酸铅陶瓷本身就有很强的压电性能,为什么在很多传感器、超声器件上,还要专门做一层“锆钛酸铅镀金”电极?这层金到底起什么作用,和普通银电极、镍电极相比优势在哪里?工艺上又要注意哪些细节,才能保证不脱皮、不炸裂、焊接可靠?
一、锆钛酸铅是什么材料,为什么要在它上面镀金?
锆钛酸铅(PZT)是一类典型的压电陶瓷材料,具有优异的压电、介电和铁电性能,是各类压电换能器、超声探头、精密执行器的“主力材料”。
受机械应力会产生电荷,适合作为传感器、拾振器等;
加电后会产生形变,可用于超声换能、微位移执行器;
介电常数高、损耗可控,是各种电声元件和致动器的基础材料。
但是,PZT 本身是陶瓷,不导电、表面致密又惰性:
无法直接作为电极参与电路;
需要在其表面制备导电电极层,才能实现激励和信号采集。
传统做法多用银烧结电极或银/银钯浆料烧结电极,生产方便,但在耐腐蚀、焊接可靠性、高频稳定性方面有一定局限。为满足更高端的封装、焊接和可靠性需求,在 PZT 表面制备镍-金复合电极或直接镀金电极,逐渐成为不少产品的优先选择。

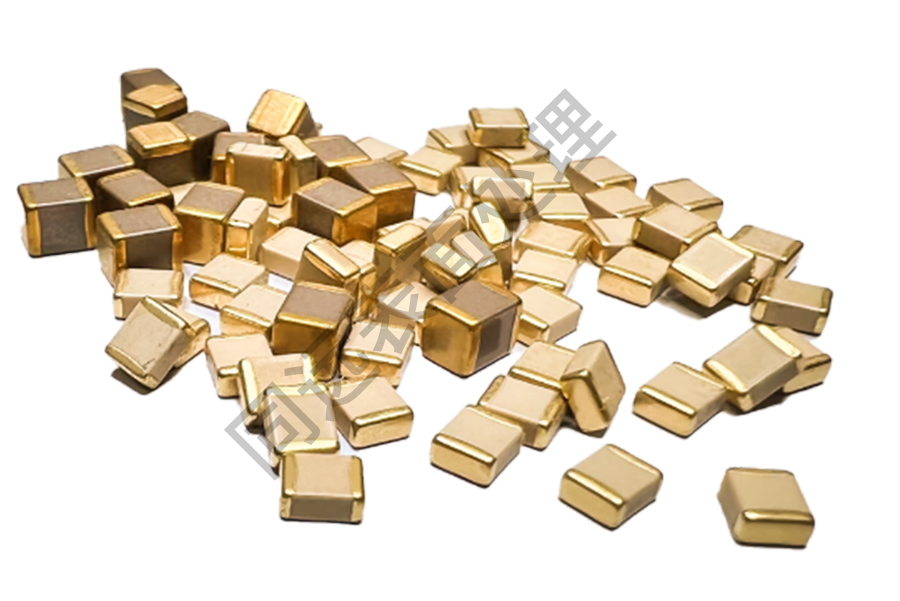

二、锆钛酸铅镀金的核心目的:不仅是“好看”
在压电陶瓷上镀金,主要不是为了“好看”,而是为了综合性能和可靠性。
1. 提升电极的电学性能与稳定性
金属金具有极低的电阻率和很强的化学惰性:
能提供稳定、低接触电阻的电极表面;
在潮湿、盐雾、焊接助焊剂等环境下不易被腐蚀;
能减少电极在长时间工作过程中的性能漂移。
对于工作在高湿、高盐雾环境的超声传感器、压电探头来说,金电极比普通银电极更耐用。
2. 改善焊接性与封装可靠性
在许多压电器件中,电极需要与引线、焊盘可靠焊接。研究和工艺实践表明,镍-金复合电极的可焊性明显优于单纯烧结银电极:
镍层提供一定硬度和支撑;
金层作为焊接接触面,润湿性好,不易被氧化;
焊点强度高,反复热循环后不容易虚焊、开裂。
这就是不少高端超声探头、军工级器件、精密传感芯片都偏向采用镀金电极的原因。
3. 适配微细化、薄片化器件的加工要求
随着器件向微型化、阵列化发展,电极图形越来越精细,局部电流密度、场强也随之增大。金电极在微结构、细线路中的导电均匀性、更小的电化学反应概率,都有明显优势。
在微机电系统(MEMS)中,PZT 薄膜上常见的电极组合就是 Ti/Pt/Au 或 TiW/Au,金层在其中同样起到关键作用。
三、锆钛酸铅镀金的典型结构与工艺思路
针对块状、片状 PZT 陶瓷,实际生产中常见的“锆钛酸铅镀金”结构可以概括为几类。
1. 镍-金复合电极结构
一种常见做法,是先在 PZT 表面化学镀镍,再化学镀金,形成镍-金复合电极:
PZT 陶瓷基体
化学镀镍层
化学镀金层
相关专利中给出的配方以无氰化学镀金液为主,采用 Na₃Au(SO₃)₂-Na₂SO₃-KH₂PO₄ 体系,通过控制金离子浓度、pH 和络合剂比例,在镍层表面沉积均匀致密的金层,从而获得导电性好、耐腐蚀、可焊的电极。
这种全化学镀工艺不受工件形状限制,适合片状、块状、环形、弧形等多种 PZT 陶瓷结构。
2. 真空镀层 + 电镀金的组合
另一类思路是先通过真空磁控溅射在 PZT 表面沉积一层粘附性良好的金属层(如 Ti、Ni、Pt 等),再采用电镀方式加厚金层:
溅射 Ni、Ti/Pt 等作为粘结和底电极;
之后在底层上电镀金或铜,再必要时叠加厚金层;
适合需要图形电极、局部厚镀的产品。
这种路线对设备要求较高,但在薄膜器件、小尺寸芯片上的应用非常普遍。
3. 直接沉积金电极(薄膜工艺)
在薄膜 PZT 器件(如微致动器、压电膜传感器)上,常通过蒸发或溅射直接沉积 Ti/Au、Cr/Au 或 TiW/Au 作为顶电极:
先沉积几纳米的粘结层(Ti、TiW 等);
再沉积几十纳米到上百纳米的金层;
通过光刻、刻蚀形成精细图形。
这种结构重点在于膜层应力、附着力和与 PZT 薄膜界面稳定性,与块体 PZT 镀金的工艺思路略有不同。
四、锆钛酸铅镀金的主要工艺步骤(以化学镍-金为例)
以块状、片状 PZT 压电陶瓷为例,可按以下思路理解工艺流程(不同厂家的具体配方和条件会有所差异):
1. 前处理:去污与粗化
去油、除污:采用碱性或中性除油剂配合超声波,去除表面的有机污染和手印;
粗化:在一定温度下用酸性混合液对 PZT 表面进行微蚀,形成细微粗糙度,提高镀层的机械咬合力;
清洗、中和:多级水洗,必要时进行中和处理,避免残酸影响后续镀层质量。
这一步处理直接关系镀层附着力,是后续工序的基础。
2. 活化与化学镀镍
敏化/活化:将表面引入催化活性中心(通常与 Sn/Pd 体系相关),为无电镀过程提供“起始点”;
化学镀镍:在含 Ni²⁺、还原剂(如次磷酸盐)、络合剂的镀液中,PZT 表面在催化作用下自发沉积镍层,形成连续导电底层。
化学镀镍的镀速、镀层厚度和应力,需要通过配方和温度、时间精细控制,避免后续金层产生龟裂或剥离。
3. 化学镀金:形成终端电极表面
在镍层上进行无电镀金时,一般采用无氰金镀液:
以亚硫酸金钠 Na₃Au(SO₃)₂ 为主盐,配合 Na₂SO₃、KH₂PO₄ 等络合与缓冲组分;
控制 pH 在 6.5–7.5 左右、温度约 45–55℃,在搅拌条件下让金离子还原并沉积在镍层表面;
镀至一定厚度后取出水洗、烘干。
采用无氰体系的好处在于安全环保、操作风险较低,同时配方得当时,金层致密均匀、孔隙率小、耐腐蚀性好,适合压电陶瓷长期使用要求。
五、锆钛酸铅镀金在实际应用中的几个典型方向
1. 超声换能器与探头
医用超声探头、工业无损检测换能器等,对电极的稳定性、可焊性和耐湿热性能要求极高;
镀金电极可以显著减少长时间工作下电极氧化、腐蚀导致的性能衰退。
在医学成像、功率超声领域,部分厚膜 PZT 结构也会采用金电极作为工作电极,以满足高频、高功率工况。
2. 精密传感器与执行器
加速度传感器、压力传感器、精密定位执行器等,对信号稳定性和噪声水平敏感;
金电极有助于保持长期稳定的接触电阻和界面特性,减少低频噪声和接触不良。
在微机电系统中,PZT 薄膜配合金电极的组合更是常见配置。
3. 高频器件与特种电子
某些高频滤波器、压电谐振器,以及结合光学、电学功能的器件中,PZT 上的金电极不仅承担电极功能,还与光场、表面等离子等效应相关,对膜层质量要求更高。
六、质量控制与常见问题分析
1. 镀层附着力不足、起皮脱落
可能原因包括:
前处理粗化不足或不均匀;
敏化、活化不充分,导致化学镀层局部不连续;
镀镍或镀金应力过大,热循环后界面开裂。
解决方向是优化粗化条件、调整镀液配方与温度、控制镀层厚度与应力。
2. 表面孔洞、针孔过多
镀金液中杂质、颗粒过多;
镀镍层表面粗糙度或缺陷过大;
镀金过程搅拌不均匀,局部还原速率异常。
孔洞会影响耐腐蚀性和绝缘性能,需要通过过滤、补加稳定剂和优化底层质量来改善。
3. 颜色不一致、批次间色差明显
不同批次镀液成分或老化程度差异;
工件预处理状态不一致;
镀金时间、电流密度波动。
在批量生产中,一般会建立色板和标准工艺窗口,严格记录工艺参数,避免可见色差影响外观和品牌形象。
七、锆钛酸铅镀金工艺选择与合作要点
先明确产品定位和工作环境
是实验室级器件、消费级产品,还是工业/医疗级设备?工作温度、湿度、介质环境如何?这些都影响镀层厚度、底层结构的选择。
按焊接工艺和封装方式反推电极结构
若需要回流焊、钎焊或高可靠焊接,应重点评估镍-金复合电极的焊接性能和热循环寿命。
与上游压电陶瓷制备工艺衔接
PZT 烧结致密度、表面粗糙度、尺寸公差等都会影响镀金效果,需要在烧结工艺与电极工艺之间提前协调。
注意环保与合规要求
含铅陶瓷和镀金工艺在部分行业、地区有严格限制,需要结合 RoHS、REACH 以及各类环境规范综合考量。
收尾小结
锆钛酸铅本身是压电领域的“主角”,而“锆钛酸铅镀金”则是让这一材料真正走向应用的关键一环:
通过合理设计的镍-金或金电极结构,既能发挥 PZT 的压电优势,又能在复杂工况下保持稳定的电接触和焊接可靠性;
在超声、传感、执行器和高频电子等领域,镀金电极正越来越多地成为高端产品的标配方案。
理解材料、工艺和应用之间的关系,有助于在产品设计阶段就选好电极结构和加工路线,让每一片 PZT 陶瓷都能在合适的电极配合下发挥更稳定、更长久的性能。
